產品簡述

鋁擠壓機生產工藝大致為：電爐加熱——擠壓機擠壓——淬火——切割——拉拔矯直——最終熱處理相應設備大致包括以下部分：加熱爐、送料設備、擠壓機、淬火設備、切割設備、拉伸矯直設備、最終熱處理設備，原料鋁棒經過加熱爐加熱后由送料小車將其送進擠壓機進行擠壓，擠壓后形成的半成品經過淬火然后切割成需要的長度，然后進行矯直，最終熱處理后成為成品。如下描述德國balluff巴魯夫位移傳感器和接近開關在鋁擠壓機上的應用。

BALLUFF位移傳感器應用

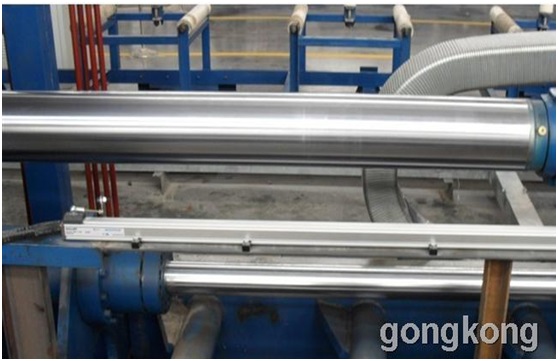

在此流水線上，BALLUFF位移傳感器提供精確位置及速度檢測。在擠壓機上使用DEVICENET接口BTL5外置式位移傳感器，分辨率達到5 μm，滿足設備需要。

 特別的是，該款傳感器支持連接多個磁塊。在本案例設備上客戶使用了兩個磁塊，其中一個磁塊檢測擠壓筒的速度和位移，另一個磁塊同時檢測活套的位移。從而避免了使用兩根位移檢測傳感器，既方便了安裝調試，也為客戶節約了硬件成本。

    切割機上使用了4-20mA電流型模擬量接口BTL5系列位移傳感器，檢測切割時被加工料的長度，信號穩定可靠。

BALLUFF接近開關的應用

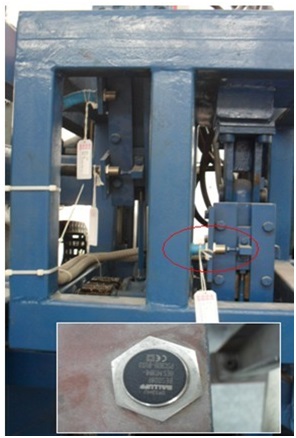

在熱處理和淬火機設備上，也分別使用BALLUFF 光電傳感器和電感式接近開關產品用于原料檢測和到位信號檢測。可靠的信號輸出保障了設備整體的性能穩定。

BALLUFF為移動液壓設備，機床設備等相關行業提供了完整可靠的位移、速度以及各種開關量檢測方案，也憑借著高品質的產品贏得了客戶的認可，優良的服務也為客戶帶來更多的附加值。

案例應用產品主要性能參數:

DEVICENET接口位移傳感器BTL5

長度：2m

分辨率：5 μm

最多連接磁塊數量：4

工作電壓：20...28 V DC

溫度范圍：-40～85 ℃

防護等級：IP67

模擬量接口位移傳感器BTL5 (4-20mA)

長度：1.5m

分辨率：≤ 0.2 μA

工作電壓：20...28 V DC

溫度范圍：-40～85 ℃

防護等級：IP67

電感式接近開關BES M18MI

檢測距離：8mm

工作電壓：12...30V DC

溫度范圍：-25～70 ℃

防護等級：IP67
